CJM es un proveedor de confianza de bobinas de acero al silicio de grano orientado (GOES), que ofrece una amplia gama de grados de alto rendimiento para transformadores de potencia y distribución. Con más de 15 años de experiencia en el sector, an inventario anual de más de 1 millón de toneladasy una presencia mundial en Europa, Sudamérica, Oriente Próximo, India y más allá, CJM proporciona materiales y servicios fiables adaptados a los fabricantes de transformadores de todo el mundo.

¿Qué es la bobina de acero al silicio de grano orientado?

La bobina de acero al silicio de grano orientado es un acero eléctrico de alto rendimiento diseñado específicamente para núcleos de transformadores. Mediante un tratamiento térmico avanzado y un control preciso de la orientación del grano, el material ofrece propiedades magnéticas superiores en la dirección de laminación, lo que reduce significativamente la pérdida de energía y mejora la eficiencia del transformador.

---

Características principales

Artículo	Característica
Componente de composición	Revestimiento inorgánico
Resistencia del aislamiento superficial	Resistencia aislante superficial (Valor garantizado: 30 Q.cm2/lado) y excelente aislamiento
Adhesión	Adherencia fina, nivel de adherencia ≥ B, estrecha combinación de revestimiento y sustrato, incómoda de pelar.
Factor de laminación	El revestimiento uniforme y el alto factor de laminación consiguen un buen efecto de laminación.
Procesabilidad	Excelente capacidad de estampación y soldadura
Resistencia al calor	Para los productos del tipo de alta inducción magnética, el revestimiento puede soportar un recocido de distensión de 820°C. en un entorno sin oxidación.
Resistencia a la corrosión	El revestimiento puede proteger contra la corrosión de la bobina aislante, aceite mecánico, bobina de refrigeración, anticongelante, etc. aceite, aceite antioxidante y freón.
Límites de sustancias peligrosas	Los productos cumplen los requisitos limitados de RoHS y REACH para sustancias peligrosas.

---

---

Especificaciones técnicas

Categoría	Especificación
Normas	ASTM A876 / IEC 60404-8-7 / JIS C2552 / GB/T 2521
Grados	CGO: 30QG120, 30QG130 HiB: 23QG110, 27QG120
Peso de la bobina	1 - 10 toneladas (personalizable)
Inducción magnética (B800)	≥ 1.88 T
Pérdida de núcleo (P1,7/50)	≤ 1,05 W/kg
Factor de apilamiento	≥ 0.96
Tipo de borde	Canto hendido o canto fresado
Aplicaciones	Transformadores de potencia, transformadores de distribución, TC, TT, etc.
Tratamiento	Recristalización secundaria, trazado láser (opcional)
Embalaje	Seguro para la exportación con papel antioxidante, envoltura de plástico, fleje de acero, palé

Espesor nominal (mm)	Anchura nominal (mm)	Diámetro interior (mm)	Peso (t)
0.15、0.18、0.20、0.23、0.27、0.30	900~1200	508	2~5
Nota: Consúltenos si tiene requisitos especiales de peso.

Espesor nominal (mm)		Tolerancia de espesor (mm)	Espesor transversal tolerancia (mm)	Espesor longitudinal tolerancia (mm)	Tolerancia de anchura (mm)	Planitud (%)	Camber 2m (mm)
0.15		+0.008 – 0.015	≤0.010	≤0.012	0~+0.5	≤1.0	≤0.8
0.18
0.2
0.23		+0.010 – 0.020
0.27			≤0.012
0.3		+0.010 – 0.025
Nota:	(1) La desviación transversal del espesor se refiere a la diferencia de espesor entre el centro de la chapa y 15 mm desde el borde. (2) La diferencia de grosor longitudinal es la diferencia del grosor máximo medido y el grosor mínimo en el dirección longitudinal en una longitud arbitraria de 2 m de acero en una bobina arbitraria. (3) Consúltenos si tiene requisitos dimensionales especiales.

---

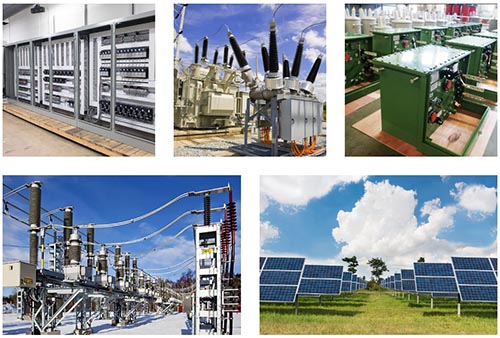

Aplicaciones de la bobina de acero al silicio de grano orientado

CJM's bobinas de acero al silicio de grano orientado están diseñados para ofrecer un rendimiento magnético avanzado y eficiencia energética. Se utilizan ampliamente en segmentos clave de la industria eléctrica y energética. A continuación se indican las principales áreas de aplicación:

Transformadores de potencia

Utilizados en sistemas de transmisión de alta tensión y subestaciones, los transformadores de potencia requieren una alta inducción magnética y una pérdida mínima en el núcleo. El acero al silicio de grado HiB garantiza la estabilidad a largo plazo y la reducción de las pérdidas en vacío en equipos que funcionan a tensiones de hasta 750 kV.

Usuarios típicos: Operadores de red, fabricantes de transformadores, empresas de servicios públicos

Transformadores de distribución

Estos transformadores, habituales en la distribución de energía residencial, comercial e industrial, funcionan de forma continua y exigen una baja pérdida de energía. El acero GO de CJM permite mejorar la eficiencia y el control de la temperatura, lo que se traduce en una mayor vida útil y un menor coste operativo.
Usuarios típicos: Servicios públicos locales, sistemas energéticos para edificios, proyectos de electrificación rural

Transformadores de medida (TC y TT)

Los transformadores de corriente y tensión requieren propiedades magnéticas de precisión para la medición exacta de la potencia y los relés de protección. La permeabilidad estable y la baja histéresis del acero GO lo hacen ideal para estos dispositivos compactos de alta precisión.

Usuarios típicos: Fabricantes de aparamenta, proveedores de automatización de subestaciones

Redes inteligentes y sistemas de energías renovables

A medida que la energía mundial se desplaza hacia las energías renovables, el acero al silicio de grano orientado desempeña un papel fundamental en los transformadores de inversores solares, transformadores elevadores de turbinas eólicas y unidades de control de redes inteligentes. Permite un diseño compacto y un funcionamiento con bajas pérdidas, esenciales para los sistemas energéticos modernos.

Usuarios típicos: Fabricantes de equipos de energía solar y eólica, contratistas EPC

Sistemas de energía industrial

Las fábricas y las instalaciones pesadas dependen de grandes transformadores y reactancias para regular la tensión y la corriente. El acero GO proporciona una excelente estabilidad magnética y resistencia al calor en condiciones industriales exigentes.

Usuarios típicos: Plantas metalúrgicas, instalaciones petrolíferas y de gas, industrias cementeras y químicas

---

¿Por qué elegir CJM?

• Más de 15 años de experiencia: Proveedor de confianza con presencia mundial.
• Inventario anual de más de 1 millón de toneladas: Garantiza un suministro estable y una entrega rápida.
• Soluciones integrales: Combina ventas, corte de precisión, procesamiento y logística.
• Mercados mundiales: Servimos a Europa, Sudamérica, Oriente Medio, India y más allá.

---

Mercados y alcance mundiales

CJM se enorgullece de servir a clientes en:

• Europa - Alemania, Francia, Italia, Polonia
• América del Sur - Brasil, Argentina, Chile
• Oriente Medio - EAU, Arabia Saudí, Egipto
• India y otras regiones de rápido crecimiento

Apoyamos OEM/ODMy una logística flexible para clientes de todo el mundo.

---

Logística y servicios

Con un inventario masivo y procesamiento internoCJM suministra a todo el mundo bobinas de acero al silicio cortadas con rapidez y precisión.
Nuestro sistema de servicio integrado garantiza:

• Apoyo a la cadena de suministro en tiempo real
• Corte bajo demanda
• Embalaje seguro para transporte marítimo y aéreo

---

Consiga hoy mismo su placa de acero eléctrica

¿Busca un socio fiable de chapa de acero eléctrica? Póngase en contacto hoy mismo con el experto equipo de ventas de CJM.

P: ¿Cuáles son los principales productos/servicios de su empresa?

R: Somos fabricantes profesionales de productos de acero al carbono, acero aleado y perfiles. Tenemos la experiencia del negocio de acero por más de 10 años y nuestros productos se exportan a Oriente Medio, Suramérica, Asia sudoriental, África, Asia del sur y del este etc.

P: ¿Puedo visitar su fábrica?

R: Por supuesto, invitamos a clientes de todo el mundo a visitar nuestra fábrica.

P: ¿Cuáles son sus condiciones de pago?

R: 30% T/T depósito y 70% saldo antes del envío.

P: ¿Cuál es su plazo de entrega?

R: Para las existencias, podríamos transportar las mercancías al puerto de carga dentro de los 7 días después de recibir el depósito; Para la producción, por lo general toma alrededor de 15-30 días después de recibir el depósito.

P: ¿Proporcionan muestras? ¿Son gratuitas o de pago?

R: Las muestras están disponibles de forma gratuita, pero el flete de mensajería será cubierto por la cuenta del cliente.

P: ¿Aceptan la inspección de terceros?

R: Sí, aceptamos inspecciones de terceros.

P: ¿Por qué debería comprarles a ustedes y no a otros proveedores?

R: Integrando los recursos superiores de la industria siderúrgica de China, proporcionamos a los clientes productos de acero de alta calidad a precios preferenciales, y podemos garantizar que las mercancías se entregan a los clientes a tiempo.

P: ¿Cómo garantizan la calidad?

A: Siempre una muestra de pre-producción antes de la producción en masa;Siempre 100% inspeccionado antes del envío
